派克固美麗SOFT-SHIELD 3700系列導電泡棉
-預先切割的條狀方便應用
-導電PSA壓敏黏合劑(PSA)優化了襯墊粘合和電子接口界面阻抗
-優良的壓縮設定特性優于傳統的導電泡棉
-低封閉力要求
-多重封閉循環后表現出穩定的電氣性能（通過電阻）
-RoHS認證 和UL 94V-0 阻燃率
-低變位率（5%）SOFT-SHIELD- 4850 系列襯墊表現出完美的電氣特性
|
|

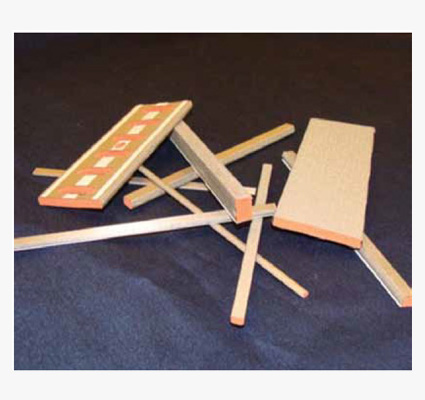

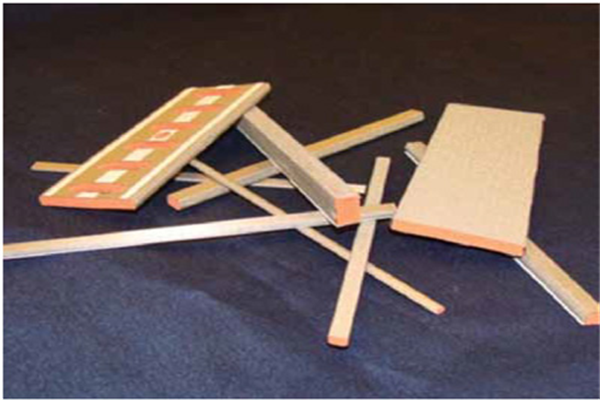

SOFT-SHIELD 3700系列導電泡棉
√操作溫度范圍從-40°C至125℃ |
表一
|
典型性能 |
||
|
SS3700 |
典型性能值 |
試驗方法 |
|
屏蔽效能，50MHz至10 GHz |
> 100（dB） |
cho-tm-tp08 |
|
35%壓縮變形，磅/（N / mm），[ 0.105“x 0.500”墊] |
< 1（＜0.175） |
ASTM c165 |
|
壓縮機組 |
< 10% |
ASTM D3574 |
|
操作溫度范圍 |
-40°C至125度 |
—— |
|
導電膠粘劑的剝離強度，90ob /英寸（N / mm）【最小值】 |
2（0.35） |
ASTM型號：惠普 |
|
推薦%偏轉范圍 |
20 - 50% |
—— |
|
易燃性 |
V-0 UL |
九十四 |

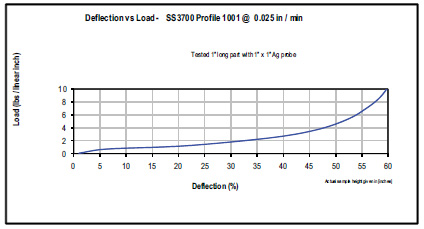

表二：荷載-撓度曲線圖

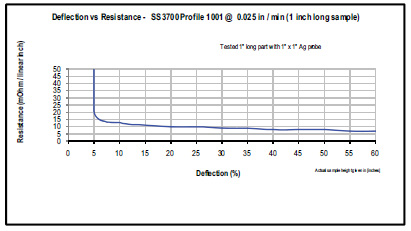

表三：阻力-撓度曲線圖
螺釘和機殼之間
用于散熱器
面板密封
蓋密封
門封條
接地片
排氣口密封
改進的接地路徑
表一
|
矩形剖面 inches (mm) |
|||
|
外形號 |
形狀 |
高 |
寬 |
|
1008 |
Rect. |
0.075 (1.91) |
0.118 (2.99) |
|
1003 |
Rect. |
0.075 (1.91) |
0.157 (3.99) |
|
1011 |
Rect. |
0.075 (1.91) |
0.197 (5.00) |
|
1004 |
Rect. |
0.075 (1.91) |
0.236 (5.99) |
|
1012 |
Rect. |
0.075 (1.91) |
0.276 (7.01) |
|
1005 |
Rect. |
0.075 (1.91) |
0.315 (8.00) |
|
1013 |
Rect. |
0.075 (1.91) |
0.394 (10.00) |
|
1014 |
Rect. |
0.075 (1.91) |
0.472 (11.99) |
|
1015 |
Rect. |
0.075 (1.91) |
0.591 (15.01) |
|
1016 |
Rect. |
0.075 (1.91) |
0.827 (21.00) |
|
1017 |
Rect |
. 0.075 (1.91) |
0.984 (24.99) |
|
1006 |
Rect |
. 0.075 (1.91) |
1.378 (35.00) |
|
1007 |
Rect. |
0.075 (1.91) |
1.614 (40.99) |
|
1010 |
Rect. |
0.075 (1.91) |
1.890 (48.00) |
|
1024 |
Rect. |
0.105 (2.67) |
0.157 (3.99) |
|
1018 |
Rect. |
0.105 (2.67) |
0.197 (5.00) |
|
1023 |
Rect. |
0.105 (2.67) |
0.236 (5.99) |
|
1000 |
Rect. |
0.105 (2.67) |
0.250 (6.35) |
|
1021 |
Rect. |
0.105 (2.67) |
0.264 (6.71) |
|
1025 |
Rect. |
0.105 (2.67) |
0.375 (9.53) |
|
1022 |
Rect. |
0.105 (2.67) |
0.394 (10.00) |
|
1001 |
Rect. |
0.105 (2.67) |
0.500 (12.70) |
|
1020 |
Rect. |
0.105 (2.67) |
0.512 (13.00) |
|
1019 |
Rect. |
0.105 (2.67) |
0.826 (20.98) |
|
1027 |
Rect. |
0.137 (3.48) |
0.197 (5.00) |
|
1026 |
Rect. |
0.137 (3.48) |
0.354 ( 8.99) |
|
1028 |
Rect. |
0.137 (3.48) |
0.512 (13.00) |
|
1029 |
Rect. |
0.137 (3.48) |
0.826 (20.99) |
|
1030 |
Rect. |
0.200 (5.08) |
0.137 (3.48) |
|
1053 |
Rect. |
0.200 (5.08) |
0.250 (6.35) |
|
1031 |
Rect. |
0.200 (5.08) |
0.295 (7.49) |
|
1035 |
Rect. |
0.200 (5.08) |
0.315 (8.00) |
|
1034 |
Rect. |
0.200 (5.08) |
0.394 (10.00) |
|
1036 |
Rect. |
0.200 (5.08) |
0.591 (15.01) |
|
1032 |
Rect. |
0.200 (5.08) |
1.949 (49.50) |
|
1037 |
Rect. |
0.262 (6.65) |
0.512 (13.00) |
|
1038 |
Rect. |
0.262 ( 6.65) |
1.000 (25.40) |
|
1041 |
Rect. |
0.387 (9.83) 0 |
.394 (10.00) |
|
1039 |
Rect. |
0.387 (9.83) |
0.591 (15.01) |
|
1040 |
Rect |
0.387 (9.83) |
0.787 (19.99) |
|
1043 |
Rect. |
0.387 (9.83) |
0.787 (19.99) |
|
1042 |
Rect. |
0.394 (10.00) |
0.262 (6.65) |
|
1045 |
Rect. |
0.512 (13.00) |
0.387 (9.83) |
|
1044 |
Rect |
0.512 (13.00) |
0.512 (13.00) |
表二：尺寸公差
表2尺寸公差
最小壁厚0.060inches（mm）（1.52）
切割長度inches（cm）
inches（mm）
高達5（12.7）
5.01到10（12.7到25.4）
10.01到15（25.4到38.1）
15.01到20（38.1到50.8）
20.01到30（50.8到76.2）
30.01到48（76.2到121.92）
48.01到95（121.92到241.3）
超過95（241.3）
模切inches（mm）
達到10（達到254）
10.01到20（254.3到508）
20.01到30（508.3到762）
超過30（超過762）
±0.030（0.76）
±0.060（1.52）
±0.070（1.78）
±0.080（2.03）
±0.100（2.54）
±0.200（5.08）
±0.250（6.35）
±0.500（12.70）
inches（mm）
±0.020（0.51）
±0.030（0.76）
±0.040（1.02）
±0.060（1.52）
